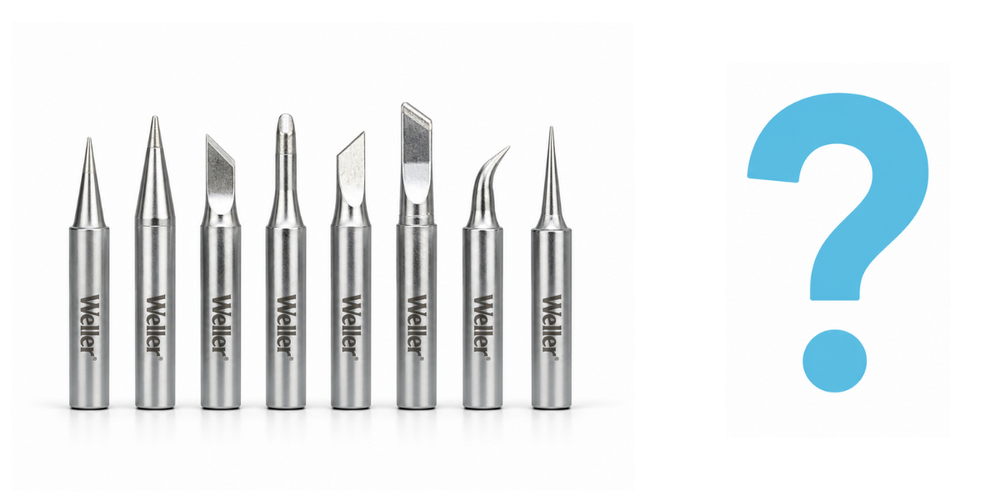

Milyen pákahegyet válasszak a Weller forrasztópákámhoz?
Sokan úgy gondolják, hogy a jó forrasztás titka a drága forrasztóállomás. Pedig legalább ennyire fontos a megfelelő pákahegy kiválasztása. Egy rosszul megválasztott pákacsúcs megnehezíti a munkát, lassabban melegít, és akár az alkatrészeket is károsíthatja.
A jó hír, hogy néhány egyszerű szabály ismeretében könnyen kiválasztható az adott feladathoz leginkább megfelelő Weller pákahegy.
1. Először mindig a forrasztási feladatot nézzük!
A pákahegy kiválasztásakor három dolgot kell figyelembe venni:
- melyik Weller forrasztópákhoz keresünk pákacsúcsot
- milyen méretű alkatrészeket forrasztunk,
- mekkora hőmennyiségre van szükség,
- mennyire kell precíz munkát végezni.
A leggyakoribb hiba, hogy sokan automatikusan a legvékonyabb, tűhegyes pákahegyet választják. Pedig a legtöbb feladathoz nem ez az ideális.
A nagyobb érintkezési felületű hegyek általában hatékonyabban adják át a hőt, ezért a szakemberek jelentős része a lapos vagy véső alakú hegyeket részesíti előnyben. Ezek gyorsabban melegítik fel a forrasztási pontot és könnyebb velük szép kötést készíteni.
2. Kúpos (Conical) pákahegy – ha a pontosság a legfontosabb
A kúpos vagy tűhegyes pákahegy keskeny, hegyes kialakítású.
Mire ajánlott?
- finom elektronikai munkákhoz,
- kis méretű SMD alkatrészekhez,
- nehezen hozzáférhető helyekre,
- vékony vezetékek forrasztásához.
Mire nem ideális?
Nagy csatlakozókhoz vagy vastag vezetékekhez általában nem ajánlott, mert a kis érintkezési felület miatt lassabban adja át a hőt.
Példa:
Ha egy Arduino panelen egy 0603 vagy 0805 méretű ellenállást szeretnénk cserélni, akkor egy kisebb kúpos hegy tökéletes választás lehet.
Szinte az összes Weller pákacsúcs sorozatban (PT, ET, LT, RTM, RTP., stb.) megtalálhatóak a tűhegyes mikrohegyek is amelyeket kifejezetten precíziós SMD munkákhoz fejlesztettek.
3. Véső (Chisel) pákahegy – a legtöbb feladathoz ez az ideális
A véső alakú pákahegy lapos és szélesebb érintkezési felülettel rendelkezik.
Ez a forma a legtöbb elektronikai szerelési munkához kiváló választás.
Mire ajánlott?
- NYÁK lapok forrasztásához,
- furatszerelt alkatrészekhez,
- általános elektronikai javításokhoz,
- kisebb és közepes méretű SMD alkatrészekhez.
Miért szeretik a szakemberek?
Mert gyorsabban adja át a hőt és stabilabb hőmérsékletet biztosít a forrasztási ponton.
Sok tapasztalt felhasználó szerint a 1–2 mm széles vésőhegy a legjobb általános célú megoldás, még SMD alkatrészek esetén is.
Példa:
Egy Weller WE1010 forrasztóállomáshoz az ET-A 1,6 mm-es vagy ET-B 2,4 mm-es vésőhegye kiváló választás lehet:
- általános NYÁK szereléshez,
- kapcsolók és csatlakozók forrasztásához,
- kábelek javításához,
- hobbi elektronikai projektekhez.
Az ET sorozatot a Weller többek között a WE1010 állomásokhoz fejlesztette, és számos különböző alakú kivitelben érhető el.
4. Döntött hegy – amikor sok SMD alkatrésszel dolgozunk
A döntött vagy 30°-os hegy különösen népszerű az SMD forrasztásban.
A ferde kialakításnak köszönhetően:
- jobban rálátunk a forrasztási pontra,
- könnyebb szűk helyeken dolgozni,
- alkalmas "drag soldering" technikára is.
A Weller több pákacsúcs sorozatban több ilyen kialakítású hegy is megtalálható.
Példa:
Ha egy QFP tokos mikrokontroller lábait kell végigforrasztani, akkor egy döntött vésőhegy sokkal gyorsabb és kényelmesebb lehet, mint egy hagyományos tűhegy.
5. Kés (Knife) és Bevel pákahegyek speciális feladatokra
A kés alakú pákahegyeket elsősorban speciális feladatokra használják.
Kés alakú hegy
Ajánlott:
- drag solderinghoz,
- nagyobb SMD alkatrészekhez,
- ónhidak eltávolításához.
6. A méret legalább olyan fontos, mint az alak
Nemcsak a forma, hanem a méret is számít.
Általános szabály:
A pákahegy legyen akkora, amekkora még kényelmesen érintkezik a forrasztási ponttal.
Ha túl kicsi:
- lassabban melegít,
- hosszabb ideig kell melegíteni az alkatrészt,
- nagyobb a túlmelegítés veszélye.
Ha túl nagy:
- nehezebb pontosan dolgozni,
- károsíthatjuk a környező alkatrészeket.
A legtöbb általános elektronikai munkához a 1–2 mm széles vésőhegy az egyik legjobb kompromisszum.
Melyik pákahegyet válasszam? – Rövid összefoglaló
Hobbi elektronika, Arduino, NYÁK javítás
→ 1,6–2,4 mm vésőhegy
Általános elektronikai szerelés
→ 1–2 mm vésőhegy
Finom SMD alkatrészek
→ kis méretű kúpos vagy mikro vésőhegy
QFP, QFN, soklábú IC-k
→ döntött vésőhegy vagy kés alakú hegy
Vastag vezetékek, csatlakozók
→ nagyobb véső vagy bevel hegy
Miért érdemes eredeti Weller pákahegyet választani?
Az eredeti Weller pákahegyeket az adott forrasztópákákhoz és állomásokhoz fejlesztették. A megfelelő bevonatnak, a precíz kialakításnak és az optimális hőátadásnak köszönhetően hosszabb élettartamot és egyenletesebb forrasztási minőséget biztosítanak.
Akár egy WE1010 hobbi állomást, akár egy WT vagy WX professzionális vagy a WXSmart rendszert használ, a megfelelő pákahegy kiválasztása jelentősen megkönnyíti a munkát, gyorsabbá teszi a forrasztást és szebb eredményt ad.
A wellerbolt.hu kínálatában minden Weller forrasztóállomáshoz és forrasztópákához megtalálhatók az eredeti pákahegyek, így biztos lehet benne, hogy az adott feladathoz a legjobb megoldást választja.
